Das Herzstück des eco3eDrive ist der Controller, der den bürstenlosen AC-Motor regelt, mit einem Resolver antreibt und eine höchst effiziente Bremsenergierückspeisung verwaltet.
Er beinhaltet alle im Wesentlichen benötigten elektronischen Komponenten wie Leistungsteil und BMS (Battery Management System). Das heißt, Sie benötigen kein extra Ladegerät!
Die Spannungsversorgung für die Ladung erfolgt über eine herkömmliche 230V Steckdose oder über einen 400V Anschluss.
Alle Anschlüsse der Peripherie laufen hier zusammen.
Die einfache Parametrierung erfolgt über eine serielle Schnittstelle (RS232) und einer PC-Anwendung.
Es ist möglich zwei Controller zu verknüpfen für den Antrieb mit zwei Motoren. Hier kann auch ein Differenzial elektronisch nachgebildet werden, ein mechanisches Differenzial würde entfallen. Eine Verknüpfung für 4 Motorenanwendungen ist ebenfalls möglich (4 x 4).
Die Bedienung der Controllers ist mit sämtlichen gängigen Fahrhebeln und Gaspedalen möglich, die eine Referenzspannung von 0 - 10 V liefern.
Digital Verknüpfung: RS 485 (Standard) / CAN BUS (optional).
Der Controller ist in mehreren Leistungsklassen und in zwei Ausführungen verfügbar.

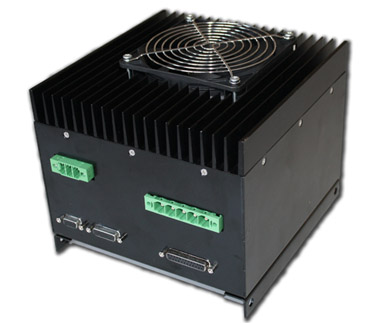

Serie T (Terra)
Diese Serie wird lüftgekühlt und ist preisgünstig.

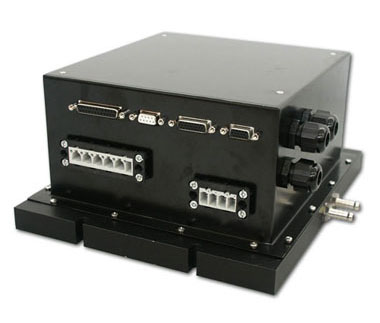

Serie N (Nauty)
Diese Serie ist absolut wasserdicht und erfüllt die Schutzklasse IP67. Sie ist korrosionsbeständig und flüssigkeitsgekühlt. Hierdruch ist eine kompakte Bauform möglich.
Der Wirkungsgrad bei beiden Produktserien ist größer 98%.
| |
T 125 |
N 125 |
T 300 |
N 300 |
T 400 |
N 400 |
| Max. Ausgangsstrom |
200 A |
200 A |
400 A |
400 A |
500 A |
500 A |
| Nominal |
125 A |
125 A |
300 A |
300 A |
400 A |
400 A |
| Leistung bei 80 Vdc |
7,2 kW |
7,2 kW |
|
|
|
|
| Leistung bei 160 Vdc |
14,4 kW |
14,4 kW |
|
|
|
|
| Leistung bei 500 Vdc |
62,5 kW |
62,5 kW |
150,0 kW |
150,0 kW |
200,0 kW |
200,0 kW |
| Leistung bei 750 Vdc |
93,0 kW |
93,0 kW |
225,5 kW |
225,5 kW |
300,0 kW |
300,0 kW |
Außenmaße
Breite
Höhe
Tiefe |
204 mm
180 mm
207 mm |
230 mm
130 mm
270 mm |
230 mm
400 mm
270 mm |
230 mm
400 mm
270 mm |
230 mm
400 mm
270 mm |
230 mm
400 mm
270 mm |
| Gewicht |
6,4 kg |
9,4 kg |
22 kg |
22 kg |
22 kg |
22 kg |
|
